Ingénierie et découpeuse de tuyau de plasma et de flamme d'axe 5 de haute précision pour le tuyau de gaz d'acier allié

Couleur: personnalisé
Commande minimum: 1
État de disponibilité:
Quantité:
  • WINCOO

Description du produit

Modèle:EPCBM-24Ab /32Ab/ 48Ab / 60 Ab

Caractéristiques de performance:

1. performance en ligne: bon (conçu selon l'équipement en ligne de la ligne de production)

Vitesse 2.Beveling:Chanfrein 2min / tuyau (DN200 SCH40)

3. coupe en biseau: coupant et avec un biseau du tuyau simultanément.

4. qualité du biseau: bonne



Paramètre de produit

1.Diamètre du tuyau applicable: DN100-600 (φ114-630);DN150-800 (φ159-830); DN200-1200 (φ219-1219); DN400-1500 (φ406-1524)

2. épaisseur de paroi applicable:25 mm (découpe jusqu'au générateur de plasma);60 mm (coupe à la flamme)

3.Matériaux applicables: acier au carbone, acier allié, acier inoxydable et acier cryogénique

4. longueur de coupe: 6350 MM ou selon la demande

5. forme de biseau: type V

6. direction de coupe: dans le sens de la longueur

7. banc à rouleaux:

1) .Structure: rouleau à trois lignes avec distance fixe

2) .Roller banc Longueur: 7000mm ou12000 mm(ou commepar reqûette)

3).Système d'entraînement: servomoteur + réducteur de précision

4) .Rev: 0-2.5M / Min (réglage de la vitesse en continu VF)

5) .Matériau du banc à rouleaux: 45 #, traitement de bleuissement de surface

6). Précision de rotation: <2.0 MM

8.Nombre d'axes sous contrôle:2-6 axes

1) .Axe de rotation de la pièce de travail (X)

2) .Coupe de la première pièce à usiner le long de l'axe de déplacement axial (Y)

3) .Torche de coupe le long de la pièce à usiner à axe axial pivotant (Z)

4) .Torche de coupe le long de l'axe radial de pivotement de la pièce (W)

5) .Coupe du premier axe de broche décollage et atterrissage vertical (U)

6) .Couper la force de la buse et retirer l'axe (V)

Système 9.Trolley:

1) .Course de chariot: 6350 MM (se déplaçant dans le sens de la longueur)

2) Voyage de la torche de coupe: 700 MM (haut / bas); 300 MM (gauche / droite)

3) .Coupe avec: Découpe au plasma (peut être équipée pour l'oxycoupage)

4) Angle de la torche de coupe: ± 45 °, réglable, pour la découpe au plasma; ± 60 ° (réglable) pour coupe à la flamme

5) .Torche de coupe Quantité: une pièce pour la torche de découpe au plasma, une pièce pour la torche de coupe à la flamme.

6) Erreur d'angle: <2 °

7). Précision de fixation de longueur: <2.0 MM

8) .Système de contrôle: importation originale IPC ou système de coupe CNC SH-2000H

9) .Système de mesure de longueur: mesure de longueur CNC qui est incluse dans le système de contrôle.

10) .Système de transport: construit dans un système de transport équipé d'un élévateur; un ensemble de système de transport peut être prévu en plus pour la machine de coupe en biseau si nécessaire et le transport peut être mis en œuvre manuellement ou électriquement.

11) .Source de puissance de coupe au plasma: Hypertherm des États-Unis (ou selon les demandes des clients)

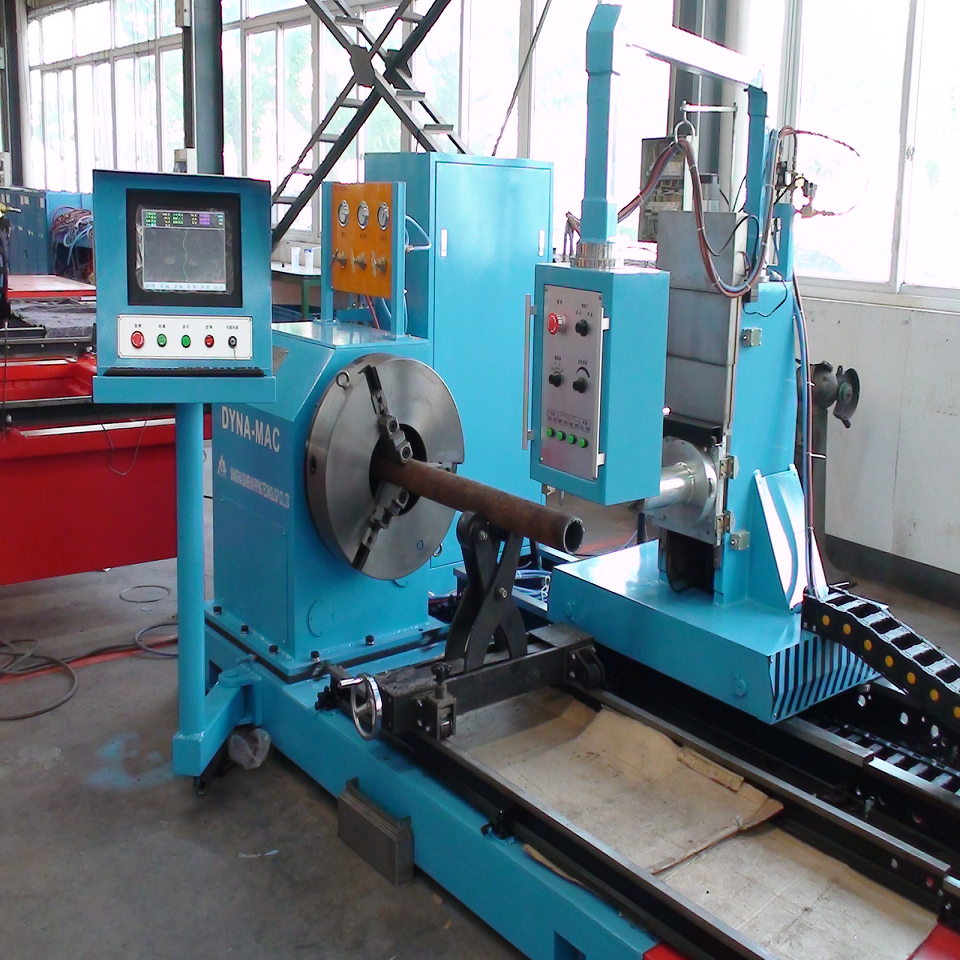

Image du produit

IMG_5868图片 22IMG_5872

Profil de la société

Wincoo Engineering Co., Ltd (WINCOO) s'engage à apporter les solutions / équipements les plus appropriés pour les clients, les fabricants, les entreprises EPC / C sur la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, les projets d'énergie propre et d'autres domaines industriels.

Nos services et notre force

Nous avons la capacité de fournir des solutions viables pour aider les clients à se voir attribuer un temps d'exécution de projet plus court, moins de coût par heure de travail et une méthode de construction / fabrication plus efficace et une meilleure qualité pendant la phase de l'appel d'offres.
En fonction de la disponibilité des installations / sites du client, nous sommes en mesure d'étudier / de concevoir et de présenter des configurations correspondantes sur le projetle calendrier, la qualité, le coût et la productivité pour garantir que le rythme de production est conforme aux exigences du projet.
Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler en tant que pompier pour fournir un approvisionnement rapide en matériaux de projet à partir de différents consommables, outils, équipements / machines et marchandises spéciales. Avec flexibilité, nous sommes également heureux de jouer le rôle d'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement nécessaires.
