WINCOO

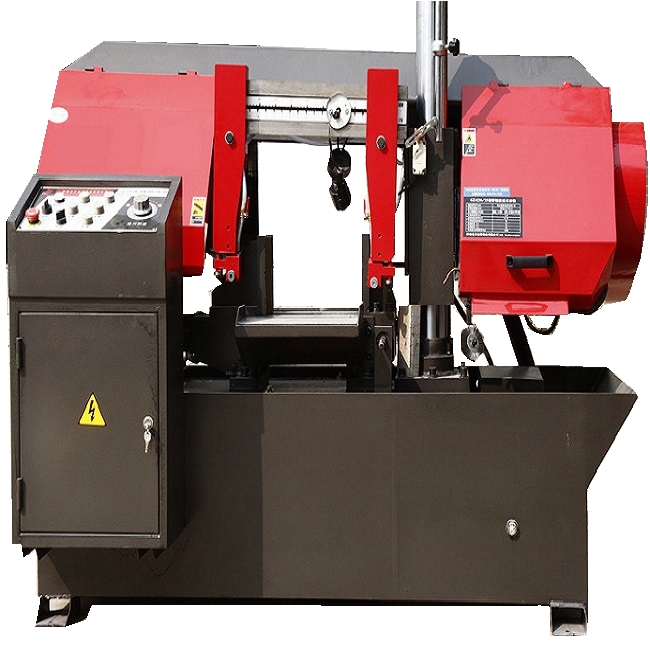

1. Machine de découpe de scie à ruban à grande vitesse
Modèle: PCBSM-16Aa / 24Aa / 32Aa / 40Aa / 48Aa / 60Aa
u Fonctionnalités de performance
Ø Performance en ligne: bonne (conçue selon l'équipement à une ligne de la ligne de production)
Ø Efficacité de coupe:≤Coupe 2Min / tuyau (DN200 SCH40);
Ø Qualité d'ouverture: bonne
Ø Gamme d'application: Utilisé pour les projets avec une majorité d'épaisseur de paroi standard et d'épaisseur de paroi lourde
Ø Passer le certificat CE
u paramètres techniques
Ø Structure: horizontale et avec doubles colonnes, faite rouleau spécial
Ø Diamètre du tuyau applicable: DN50-400 (φ60 à 426 mm);DN50-600 (φ60-630); DN200-800 (φ219 à 830 mm);DN300-1000 (φ325 à 1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524);ou sur mesure selon les exigences
Ø Matériaux applicables: acier au carbone, acier allié, acier inoxydable et acier cryogénique
Ø Vitesse d'alimentation: réglage de la vitesse en continu
Ø Mode de serrage: les deux côtés centrent le serrage automatiquement par vérin hydraulique.
Ø Tension de la scie à ruban: tension et desserrage automatique par hydraulique
Ø Système de refroidissement: pompe à liquide de refroidissement intégrée
Ø Vitesse de la scie à ruban: 18,42,68 m / min;27, 52 ou 78 m / min; 15 à 80 m / min
Ø Taille de la scie à ruban: 4320 * 34 * 1,1 mm;7000 * 41 * 1,3 mm; 8880x67x1,6 mm; 10000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm
Ø Dimension de la machine: 2,3 * 1,2 * 1,65 m;3,6 * 1,5 * 2,1 m; 4,05 * 2,0 * 2,6 m; 4,75 * 2,2 * 2,9 m; 5,0 * 2,2 * 3,15 m; 6,8 * 2,2 * 3,8
Ø Poids de la machine: 1370KGS (±5%);4500KGS (±5%); 8000KGS (±5%); 9000KGS (±5%); 10000KGS (±5%); 22000KGS (±5%)
Ø Système de mesure de longueur: un système de mesure de longueur mécanique pourrait être prévu si nécessaire afin de fixer la coupe de mesure de longueur des tuyaux ainsi que de les couper et de les biseauter avec le support du système de transport de la scie à ruban.
Ø Système de convoyage: Des systèmes de coupe et de chanfreinage de bandes VF entraînés par moteur sont équipés si nécessaire.
Ø Tension:380V / 415V / 440V / 3Ph-50 / 60Hz ou selon la demande et l'avis de pls.
2. Découpeuse de scie à ruban à commande numérique (PLC)
Modèle: PCBSM-16Ab / 24Ab / 32Ab / 40Ab / 48 Ab / 60 Ab
u Fonctionnalités de performance
Ø Performance en ligne: bonne (conçue selon l'équipement à une ligne de la ligne de production)
Ø Efficacité de coupe: coupe ≤2Min / one pipe (DN200 SCH40);
Ø Qualité d'ouverture: bonne
Ø gamme d'application: utilisé pour projects avec une majorité d'épaisseur de paroi standard et d'épaisseur de paroi lourde
u paramètres techniques
Ø Structure: horizontale et à double colonnes, faite rouleau spécial
Ø Diamètre du tuyau applicable: DN50-400 (φ60-426mm); DN50-600 (φ60-630); DN200-800 (φ219-830 mm); DN300-1000 (φ325-1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524) ou sur mesure selon les exigences
Ø Matériaux applicables: acier au carbone, acier allié, acier inoxydable et acier cryogénique
Ø Vitesse d'alimentation: réglage de la vitesse en continu
Ø Mode de serrage: les deux côtés centrent le serrage automatiquement par vérin hydraulique.
Ø Tension de scie à ruban: tension et desserrage automatique par hydraulique
Ø Système de refroidissement: pompe à liquide de refroidissement intégrée
Ø Vitesse de la scie à ruban: 18,42,68 m / min; 17 à 85 m / min; 15-80m / min (vitesses infiniment variables);
Ø Taille de la scie à ruban: 4320 * 34 * 1,1 mm; 7000 * 41 * 1,3 mm; 8880x67x1,6 mm; 10000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm
Ø Dimension de la machine: 2,3 * 1,2 * 1,65 m; 3,6 * 1,5 * 2,1 m; 4,05 * 2,0 * 2,6 m; 4,75 * 2,2 * 2,9 m; 5,0 * 2,2 * 3,15 m; 6,8 * 2,2 * 3,8 m
Ø Poids de la machine: 1370KGS (± 5%); 4500KGS (± 5%); 8000KGS (± 5%); 9000KGS (± 5%); 10000KGS (± 5%); 22000KGS (± 5%)
Ø Système de contrôle: Contrôle PLC avec écran tactile (interface homme-machine)
Ø Longueur de mesure du système de mesure de la longueur: 0,5 m ou 1 m par fois selon les données. Saisissez les données de votre choix pour découper les pcs puis effectuez-les un par un.
Ø Assist Système de mesure de la longueur: un système mécanique de mesure de la longueur pourrait être fourni si nécessaire afin de fixer la longueur des tuyaux ainsi que de couper avec le support du système de transport de la scie à ruban. Celui-ci est plus approprié pour la mesure de la longueur de tube longue à la coupure.
Ø Système de transport: être équipé pour un système de transport à rouleaux et entraîné par un moteur, système de contrôle de vitesse à fréquence variable (si nécessaire)
Ø Tension: 380V / 415V / 440V / 3Ph-50 / 60Hz ou selon la demande et l'avis de pls.
