Soudeuse horizontale à arc submergé automatique simple face

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2020-11-18      origine:Propulsé

Nous proposons la soudeuse horizontale à arc submergé automatique pour les applications de fabrication de réservoirs. Contrairement à la soudeuse de circonférence actuelle sur le marché, la série MSHW (AGW) est dotée d'un système à double entraînement. Ce système de soudage à l'arc submergé autopropulsé peut réduire le temps de soudage du réservoir de stockage sur site jusqu'à 25%. Les défauts de soudure sont considérablement réduits, ce qui permet d'économiser sur les coûts de montage du réservoir. La soudeuse horizontale est applicable pour les réservoirs de stockage à paroi simple ou double de construction de haut en bas ou de bas en haut pour le soudage intérieur et extérieur. Il y a quatre unités standard, mais notre conception nous permet d'offrir des unités construites sur mesure pour des applications non standard

  • Composant majeur

Composant majeur

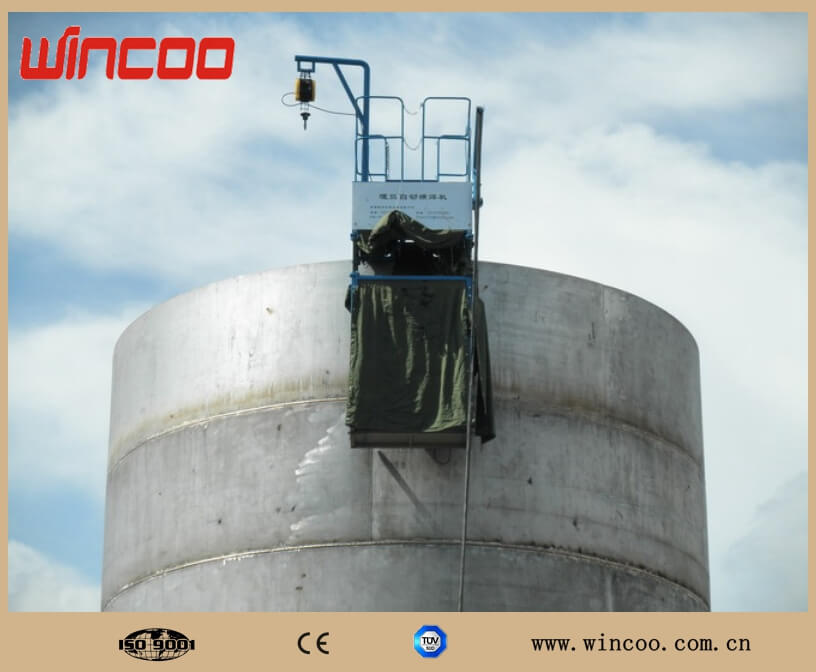

A. Cadre principal

  • Le cadre principal de la soudeuse de circonférence est construit en acier de construction et en tubes carrés.

  • Méthode de montage: de bas en haut

  • Diamètre minimum: Φ5.0m

  • Largeur de la coque: de haut en bas 1,5-3,2 m

1-1 1-2


B. Entraînement à deux moteurs

  • La conception à double moteur à courant alternatif permet un déplacement constant sur toute la circonférence du réservoir. Lorsque l'ajustement n'est pas tout à fait parfait ou qu'il y a une surface inégale pour que la machine se déplace, les deux moteurs alimenteront la machine à travers l'imperfection. Cette conception réduira le temps nécessaire pour réparer les défauts de soudure et diminuera les coûts globaux de montage du réservoir. Les deux moteurs sont contrôlés par un facilement

  • Convertisseur de fréquence programmable.


1

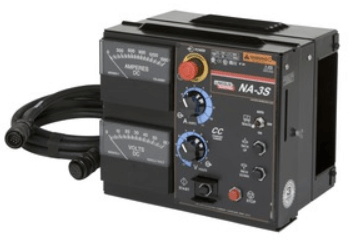

C.Source d'alimentation et chargeur de fil

  • L'équipement de soudage fourni est la tête de commande et de soudage Lincoln NA-3S équipée d'une buse et de rouleaux de fil. La bobine de fil (27,2 kg) sera également fournie avec l'équipement.

  • Source d'alimentation: DC600

  • Contrôle de la progression du soudage NA-3S

  • Dévidoir NA-3S


234

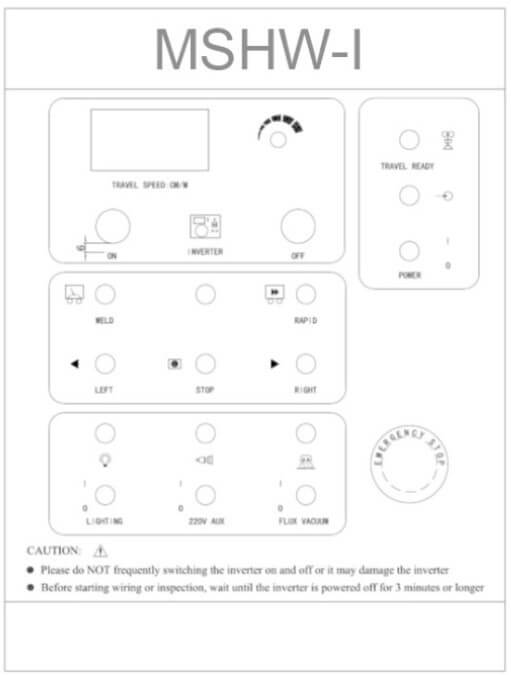

D.Console

La console AGW abrite le variateur de course électrique et les relectures de contrôle associées.Elle fournit un moyen de contrôle intégré de tous les accessoires de la soudeuse à sangle (par exemple, vide de flux, prise auxiliaire monophasée 220V, lampe, treuil de flux, etc.). La console comprend tous les boutons de commande et interrupteurs nécessaires tels que le potentiomètre de commande de vitesse, le commutateur de direction, le commutateur de déplacement à pleine vitesse ainsi que le bouton d'arrêt d'urgence.


5

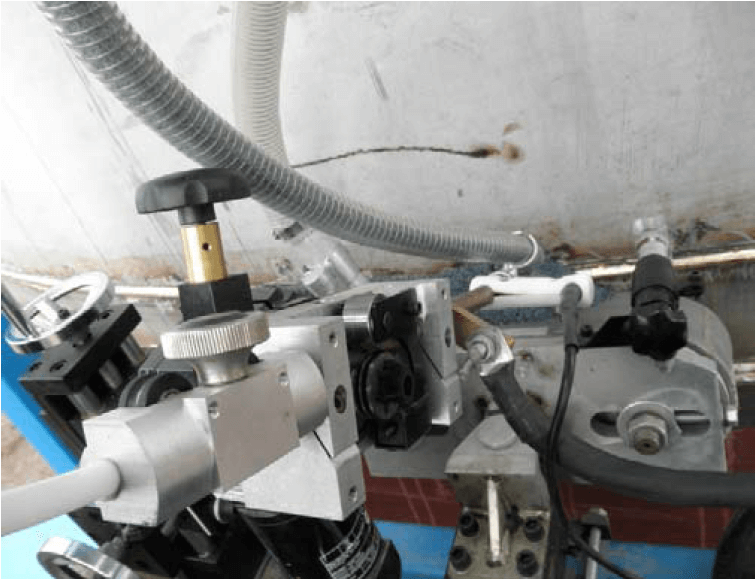

E. Système de récupération de flux

Capacité de la trémie de flux: 80 kg et barrage de flux rotatif

7

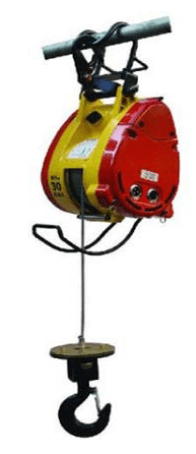

Treuil de levage de flux

  • Capacité: 160kg

  • Hauteur de levage max: 30m

  • Vitesse de levage: 15m / min

F. Assemblages de câbles

  • Câble de soudage: 120mm2 × 60m

  • Câble de contrôle: 10p × 2,5 mm2 × 60 m

  • Câble d'alimentation: 3p × 4mm2 × 60m

  • Câble de masse: 120 mm2 × 5 m

8

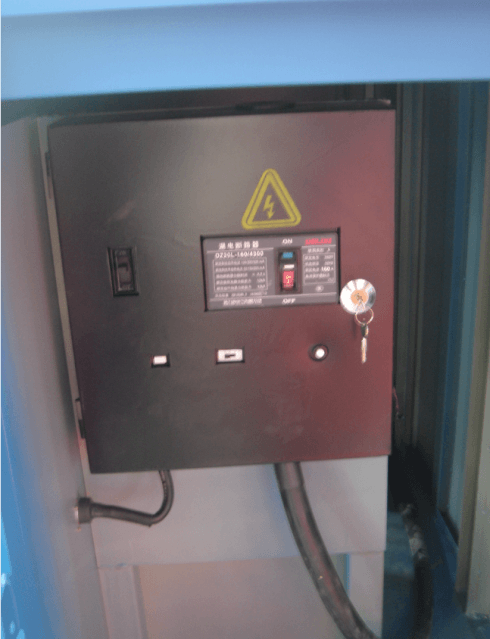

G. Armoire électrique

9 11 (1)

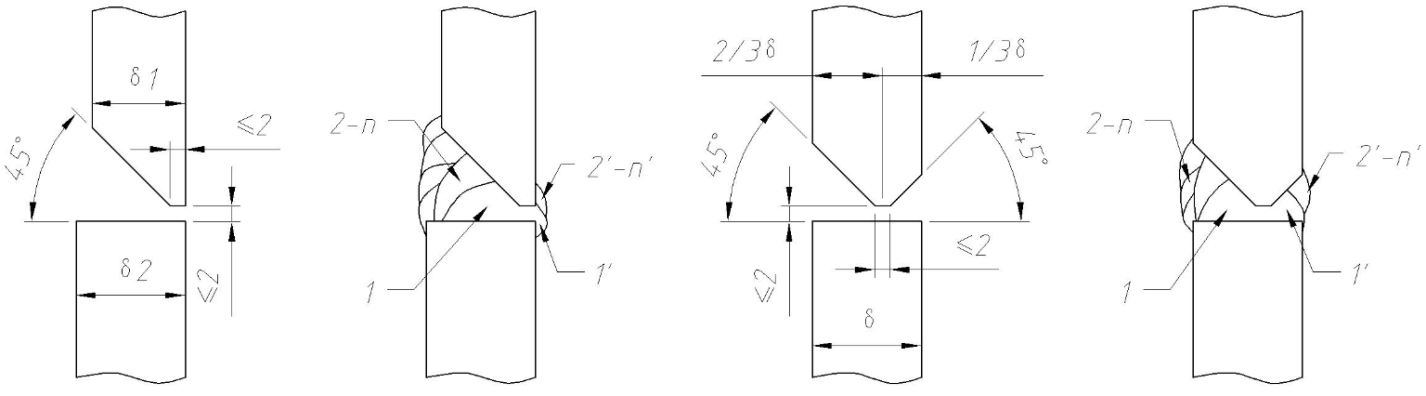

H.Groove

10
