Solution de fabrication de bobine de tuyau de type mobile entière pour usine à gaz en acier inoxydable

Couleur: personnalisé
Commande minimum: 1
État de disponibilité:
Quantité:
  • WINCOO

Description du produit

Afin de tirer pleinement parti des avantages des équipements de préfabrication de pipelines et de surmonter les limites de la ligne de préfabrication de pipelines fixes, nous avons développé une ligne de préfabrication de pipelines mobiles, qui a été appliquée et popularisée chez un grand nombre de clients tels que Petrochina, Sinopec, et la société nationale chinoise des produits chimiques.
La ligne de production de fabrication de tubes mobiles est composée d'un poste de travail pour le chanfreinage de la tuyauterie, d'un poste de travail pour la tuyauterieassemblage mécanique, un poste de travail pour le soudage automatique des tuyauteries, un cadre de poste à structure métallique à démontage rapide, un système de garde-corps de chariot et un système de transport léger sur rail.La fabrication de tuyaux est réalisée au moyen de champs de fabrication de tuyaux.

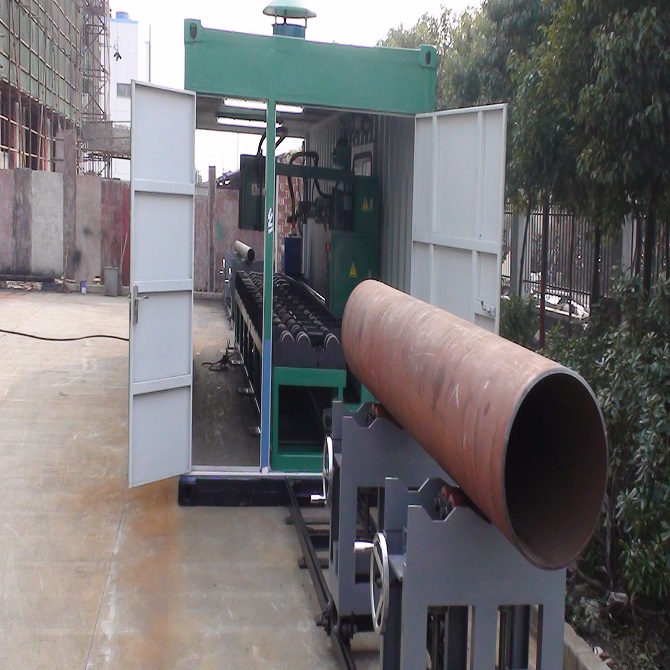

Image du produit

13212

Paramètre de produit

Les performances générales de la ligne de production de fabrication de tubes mobiles atteindront un niveau élevé en Chine.
1. Le logiciel le plus avancé du «système de conception de fabrication de tuyaux» en Chine a été adopté dans la conception détaillée afin de réaliser un dessin rapide de schémas unifilaires de tuyauterie et de diagrammes de bobines de tuyaux. Après la configuration du module d'interface IDF. PDS et les données de conception PDMS de l'institut de conception peuvent être directement partagées et, par conséquent, un «joint sans soudure» a été réalisé entre la conception et la construction.
2. Le logiciel de premier rang \"système de gestion de la fabrication et de l'installation de tuyaux \" en Chine a été adopté dans la gestion de la fabrication pour réaliser une gestion complète de l'information dans tout le processus de fabrication.
3. Un poste de travail mobile fiable pour le chanfreinage de la tuyauterie a été adopté dans le chanfreinage, où deux modes sont utilisés pour le chanfreinage de la tuyauterie.
4. Une machine de découpe et de chanfreinage au plasma de tubes de type à rouleaux a été utilisée pour couper les tubes et façonner les chanfreins en une seule étape au moyen de la découpe et du traitement à chaud.
5. Une scie à ruban de coupe de tuyau très efficace et une machine à chanfreiner d'extrémité de tuyau radiale fixe ont été adoptées pour couper les tuyaux et traiter mécaniquement les chanfreins selon la procédure de travail.
6. Un poste de travail mobile pour le montage mécanique de la tuyauterie, unique en Chine, a été utilisé pour l'assemblage des soudures afin de réaliser le montage des soudures de bobine de tuyau de manière mécanique.
7. Le poste de travail mobile avancé pour le soudage automatique des tuyaux a été adopté dans le soudage de bouchons.
8. Un système de transport léger sur rail, un cadre de gare et un système de garde-corps de chariot ont été adoptés pour le transport logistique.Le système de transport léger sur rail est appliqué pour effectuer mécaniquement le transport logistique sur une longue distance.Le cadre de la station est appliqué pour transporter transport logistique entre les gares sur une courte distance.Le système de garde-corps de chariot est appliqué pour effectuer le transport logistique à l'intérieur et à l'extérieur des conteneurs
9. La capacité de production de cette ligne de production de fabrication de tuyaux fonctionne jusqu'à 3 milliers de pouces / an, la capacité d'un jour atteint 1000 pouces / jour, répond à une demande importante de projets de tuyauterie de processus préfabriquée.

Capacité de production36 milliers de pouces de diamètre / an
Diamètre de tuyau applicableDN50-600
Longueur de tuyau applicable0-12m
Poids du tuyau applicable0-12T
Forme biseautéeU, V et double V
Vitesse de biseautage≦ 5min (DN200 SCH40)
Vitesse de transport2 à 20 m / min
Taux de soudage automatique≧ 60%
Ratio de fabrication50% -80%
Logiciel de conceptionPSFMS PDSOFT
Logiciel de gestionPSFMS PDSOFT


Profil de la société

Wincoo Engineering Co., Ltd (WINCOO) s'engage à apporter les solutions / équipements les plus appropriés pour les clients, les fabricants, les entreprises EPC / C sur la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, les projets d'énergie propre et d'autres domaines industriels.

Nos services et notre force

Nous avons la capacité de fournir des solutions viables pour aider les clients à se voir attribuer un temps d'exécution de projet plus court, moins de coût par heure de travail et une méthode de construction / fabrication plus efficace et une meilleure qualité pendant la phase de l'appel d'offres.
En fonction de la disponibilité des installations / sites du client, nous sommes en mesure d'étudier / de concevoir et de présenter des configurations correspondantes sur le projetle calendrier, la qualité, le coût et la productivité pour garantir que le rythme de production est conforme aux exigences du projet.
Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler en tant que pompier pour fournir un approvisionnement rapide en matériaux de projet à partir de différents consommables, outils, équipements / machines et marchandises spéciales. Avec flexibilité, nous sommes également heureux de jouer le rôle d'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement nécessaires.
