système de levage de réservoir puissant et de sécurité pour réservoir de GNL

Système de levage hydraulique pour la construction de réservoirs

★ Application
* Les équipements sont principalement utilisés pour la construction verticale de haut en bas de réservoir.
* Il peut également être utilisé pour le levage ou le levage de méga pièces.

★ Caractéristiques
* Le système comprend une station de pompage hydraulique, des cylindres, du fil d'acier et des courses. Facile à installer et à utiliser;
* Le système utilise une commande centrale PLC pour gérer l'ascenseur. Chaque bloc d'alimentation est équipé d'un dispositif d'équilibrage auxiliaire pour garantir la précision du levage simultané.
* La station de pompage hydraulique a une commande manuelle subsidiaire et une commande centrale à deux modèles d'opération. Le vérin peut être ajusté pour se soulever séparément ou pour soulever avec plusieurs autres en tant que groupe, et plusieurs groupes peuvent également être intégrés pour soulever une meilleure précision et un meilleur effet de soudage.
* Tous les cylindres sont avec soupape de sécurité. Il peut être automatiquement verrouillé pour éviter que le cylindre / réservoir ne tombe même en cas de mise hors tension, de tuyau haute pression cassé, d'éclatement.
* Le cylindre est avec un tuyau haute pression pour éviter les fuites d'huile qui se produisent généralement par les tuyaux multiples traditionnels.Le cylindre reviendra à son état initial par lui-même poids.
* La course du cylindre hydraulique est de 1475 mm, ce qui peut satisfaire chaque coque annulaire avec un levage en une étape à 2630 plaques. Réduisez considérablement la perte de temps.
* La hauteur de base du cylindre hydraulique est de 2050 mm, ce qui peut correspondre à la machine de soudage automatique de circonférence pour procéder au soudage de couture de circonférence interne.
* Configuration du module, la quantité du système de levage peut être ajustée en fonction de la taille et du poids du réservoir
* Haute efficacité, chaque fois que le levage ou la chute ne nécessite que 15 minutes environ.

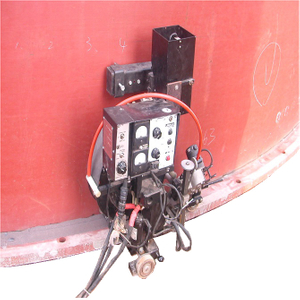

* Peut bien coopérer avec nos machines de soudage de réservoirs, ce qui peut considérablement réduire le coût de la main-d'œuvre et réduire le temps de construction; Habituellement, une machine de soudage à joint horizontal peut correspondre à 6 à 10 soudeurs qualifiés. La machine de soudage à couture verticale peut correspondre à environ 20-30 personnes, un soudeur qualifié et un tracteur de soudage bout à bout / filet peut correspondre à 6 à 15 soudeurs qualifiés.

Fournir la portée du système de levage ：
Un module comprend:
1 set x Power Pump Station: alimentation hydraulique, puissance du moteur 4KW, le débit nominal est d'environ 15l / min.
5 ensembles x vérin de levage: 25 tonnes évaluées (18 tonnes, 100%) (y compris les composants du dispositif de levage hydraulique - câbles en acier, dispositif de support, tige de traction, etc.)
5 ensembles x système de tuyaux d'huile
Une construction de réservoir nécessite un système de commande de levage. Chaque système de commande de levage comprend: 1 jeu de commandes électriques et de panneaux de commande.
Chaque ensemble comprend: 1 boîtier de commande de fonctionnement PLC centralisé, 1 armoire d'alimentation électrique. Avec le bouton-poussoir concentré et le système de contrôle automatique PLC ou la commande à poignée unique.
Le moteur et le PLC sont avec la marque de SIMENS
L'élément électrique principal est la marque Schneider
Tuyau avec la célèbre marque USA et Chine JV
