Les équipements sont principalement utilisés pour la construction verticale de haut en bas de réservoir et peuvent également être utilisés pour le levage ou le levage de méga pièces.
La brève description suivante donne les grandes lignes de la procédure de travail. Il peut dans certains détails être modifié en cas de besoin.
Étape 1. Le fond du réservoir - les plaques sont placées sur la fondation préparée et soudées ensemble.
Étape 2. Les poutres ou treillis du toit sont assemblés et finalement assemblés au rebord supérieur de l'anneau de coque.

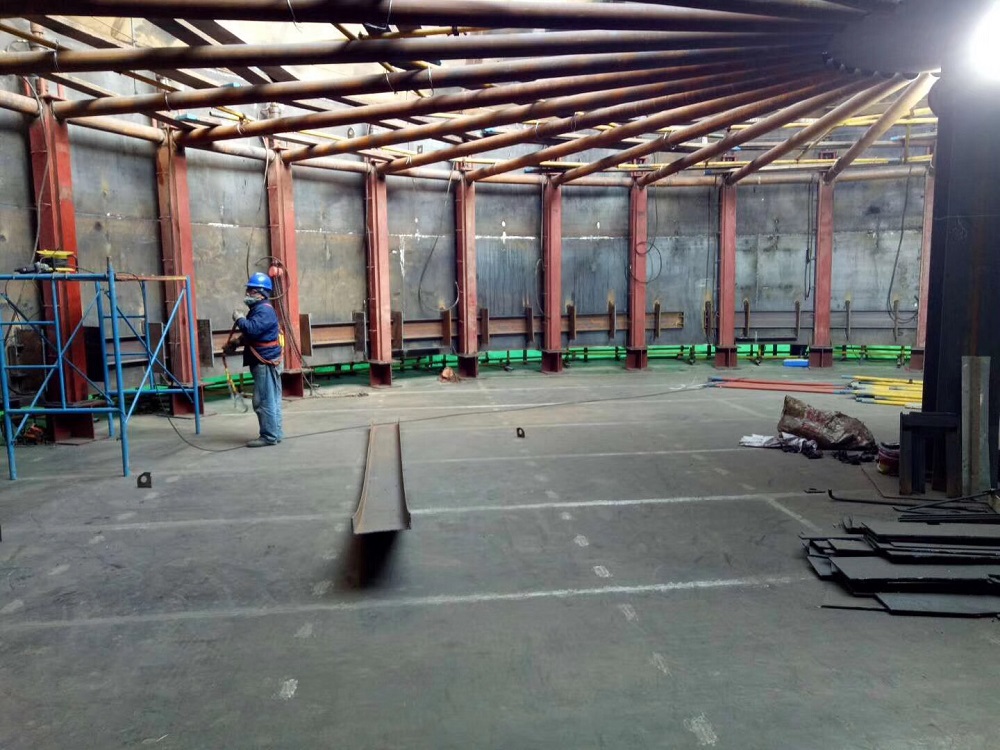

Étape 3. L'équipement de levage est installé dans le réservoir. Les plaques du deuxième anneau de coquille (à côté de l'anneau supérieur) sont positionnées à l'extérieur du premier.
Étape 4. La partie terminée du réservoir (toit et anneau de coque supérieur) est soulevée hydrauliquement à une hauteur à laquelle les plaques dule deuxième anneau peut être mis en place et la couverture de toit peut être complétée.
Étape 5. Les plaques du deuxième anneau de coque sont situées exactement et soudées ensemble au bord inférieur du premier anneau.
Étape 6. Les plaques du troisième anneau de coquille sont placées à l'extérieur du deuxième anneau de coquille.
Étape 7. La partie terminée du réservoir (sur le toit des deux anneaux de coquille supérieurs) est soulevée.
Étape 8. Le cycle d'opérations ci-dessus est répété jusqu'à ce que le dernier anneau de coque (inférieur) soit terminé.
Étape 9. Le réservoir entier est abaissé jusqu'à la plaque inférieure et soudé à celle-ci.
Étape 10. L'équipement de levage est démonté.
| Modèle | 16T |
| 25T | |
| 50T | |
| 80T | |
| Personnalisé |
spécification
| Entrée de puissance | 380V / 3ph / 50hz |
| Capacité de travail | recommandera selon le poids de levage du réservoir |
| Diamètre | recommandera selon le diamètre du réservoir |
| Largeur de la plaque | 1,5 à 2,7 m |
| 1 x 60 bloc d'alimentation hydraulique | |
| Pression nominale | 25 MPa |
| Débit évalué | 60 L / min |
| Flux de sortie | 0 à 58 L / min |
| Puissance du moteur | 22kw |
| La pompe à huile | 400L |
| Poids net | 680 kg |
| 32 x Tréteau de réservoir SQD-160 | |
| Capacité de levage évaluée | 160KN |
| Pression d'huile nominale | 20 MPa |
| Déplacement efficace du vérin hydraulique | 100 ± 3 mm |
| Hauteur de levage effective | 2500 mm + 200 mm |
| 1 x colonne 1 x séjour penché 1 x joint à rotule 1 x vérin hydraulique (16 tonnes) 1 x tuyau d'huile haute pression 1 x bras de levage | |
