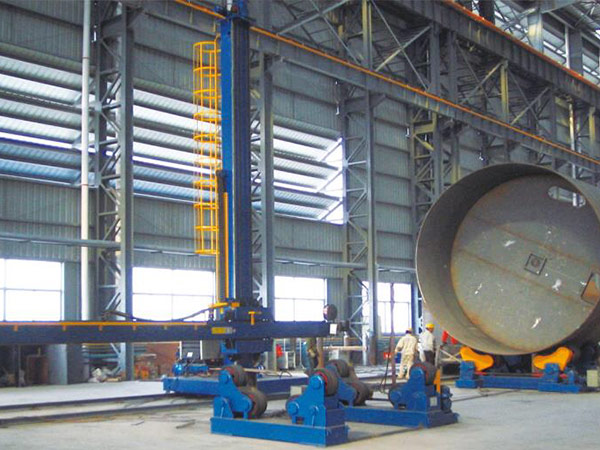

Le manipulateur de soudage / colonne et flèche de soudage est un type d'équipement auxiliaire largement utilisé et hautement automatisé dans l'industrie du soudage.Grâce à la rotation de la colonne et à la rétraction et au levage de la flèche, le manipulateur de soudage répond aux exigences de soudage des cylindres de différentes tailles.La tête de soudage est fixée à une extrémité du manipulateur de soudage pour effectuer le soudage automatique.Ce type de manipulateur de soudage pourrait également être utilisé avec un rotateur de soudage / un rouleau de rotation de réservoir pour effectuer un soudage rond et longitudinal de la couture intérieure et extérieure, qui a une application étendue dans la chaudière, la pétrochimie , Les industries de la construction navale et des structures en acier.
Paramètres techniques
Modèle | LHQ / Lumière | LH / moyen | LHM / Lourd | LHW / SuperHeavy | |
Course de levage de la flèche (mètre) | 1-3 | 2-4 | 2-8 | 2-13 | |
Course de rétraction de la flèche (mètre) | 1-3 | 1-4 | 2-8 | 4-12 | |
Vitesse de levage (mm / min) | 800 | 800 | 800 | 800 | |
Vitesse de rétraction (mm / min) | 120-1200 | 120-1200 | 120-1200 | 120-1200 | |
Rotation de la colonne | Angle | + -180 | + -180 | + -180 / 360 | + -180 |
Vitesse (tr / min） | Manuel | 0.11Manuel | 0.11Manuel | 0.10Manuel | |
Vitesse de déplacement du chariot (mm / min) | Manuel | 2000 | 2000 | 2000 | |
Portée du chariot (mm) | 1060 | 1500 | 2000 | 2500 | |
Fonctionnalités
1. Structure: type fixe, fixe avec le type de rotation et le type mobile
2. La colonne et la flèche sont mélangées à froid et subissent un traitement de recuit
3. Il y a un dispositif anti-chute pour assurer la sécurité du levage de la flèche
4. La rétraction de la flèche adopte un VFD, étant stable et fiable
5. La glissière X-Y est fixée sur une extrémité de la flèche, qui peut être contrôlée par le panneau de commande manuel
6. Le rouleau de contrôle porte un arbre excentrique, ce qui peut réduire le jeu entre le rouleau et le rail
7. La rotation de la colonne peut être reconnue par une opération manuelle ou un entraînement électrique
8. L'unité de commande comprend: un tableau de commande électrique et un panneau de commande manuel. Une interface avec positionneur et rotateur est offerte
9. Opération: Chariot, chaise ou plate-forme de directeur, chaîne de traînée, système de suivi et de surveillance de couture, et système de récupération de flux.
Accessoires optionnels
1. tête de soudage et glissière X-Y
2. Machine de récupération de flux
3. Dispositif de traçage des coutures au laser
4. Chaise d'opérateur
