Machine de soudage automatique à poutre en H de type portique LHA

État de disponibilité:
Quantité:
Description du produit

1. Introduction
Une fois le processus d'assemblage de poutre en H terminé, un soudage automatique SAW à poutre en H est nécessaire. Il a plusieurs styles structurels: type portique LHA, type double cantilever LHT et type cantilever LHC. Il adopte un contrôle de fréquence variable à courant alternatif pour réaliser un soudage en va-et-vient. Il a un fonctionnement stable et fiable et un fonctionnement simple et pratique. Le support de guidage d'arc spécialement conçu peut satisfaire les exigences de soudage des petites poutres en H et des poutres en étoile / transversales.


2. Paramètres principaux

Modèle

LHA

Portée du rail (mm)

4000

5000

5500

Position du contrôleur

Milieu

Côté

Milieu

Côté

Milieu

Côté

Hauteur Web (mm)

160-1200

160-1500

160-2000

160-2300

160-2200

160 à 2500

Largeur de bride (mm)

140-800

Longueur du travail (mm)

4000-15000

Vitesse de soudage (mm / min)

240-2400

Puissance de la machine (KW)

9

9.7

Source de courant

AC380V, 50HZ, 3P ou sur mesure

Ci-dessus sont nos modèles et paramètres standard, et il peut être conçu et fabriqué sur demande.

* Nous nous réservons le droit de modifier les spécifications sans préavis.


3. Principales caractéristiques

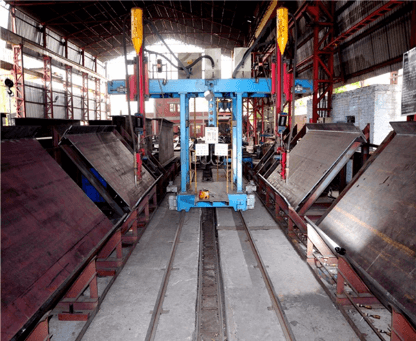

Les modèles standard de notre machine de soudage automatique à poutre en H de type portique présentent les caractéristiques suivantes:

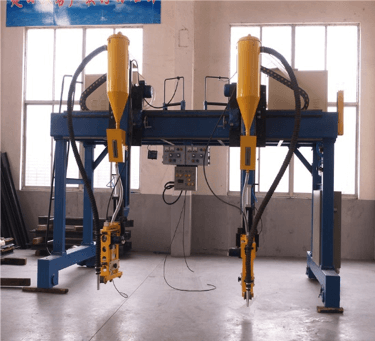

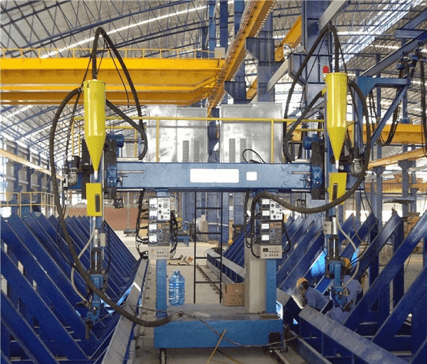

1.Deux têtes de soudage peuvent souder deux poutres en H en même temps;

2.Le contrôleur peut être placé au milieu du portique ou des deux côtés du portique;

3.Robust toute la fabrication en acier avec une structure stable et une bonne rigidité, et aucune déformation après une longue utilisation;
4.A.C. contrôle de fréquence variable;
5. soudure en arrière pour améliorer l'efficacité;
6.Avec le système de soudage américain Lincoln DC-1000, NA-3S SAW ou la célèbre marque chinoise;
7. avec alimentation de flux et machine de récupération;
8.Il peut souder l'étoile / la poutre transversale en changeant le dispositif de guidage d'arc;
9. Traitement thermique aux principales pièces de soudage après soudage; traitement au jet de sable sur les principales pièces de soudage avant peinture;
10.Toutes les pièces de mouvement ont un système de lubrification;
11.Les principaux éléments électriques sont des marques ABB / Siemens;

12. Patte de levage;
