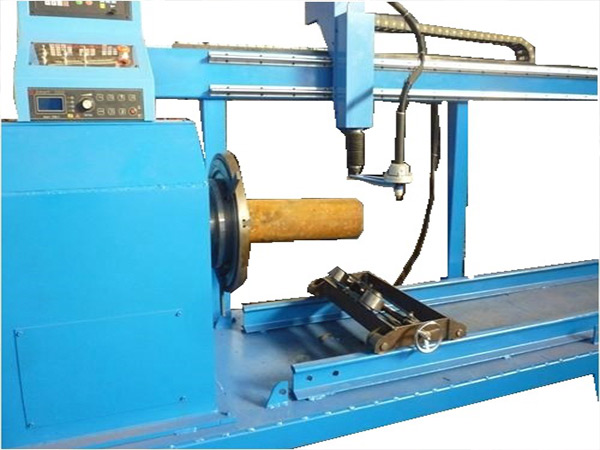

Machine de découpe et de profilage au plasma à flamme CNC

État de disponibilité:
Quantité:
Description du produit

1. Modèle: BPFBM-24A2 / 32A2 / 48A2


2. Caractéristiques de performance

· Performance en ligne: très bonne (Conçu selon l'équipement en ligne de la ligne de production)

· Vitesse de biseautage: ≤3Min / chanfrein de tuyau (DN200 SCH40) / ≤5Min / deux biseaux de tuyau (DN200 SCH40)

· Coupe en biseau: coupant et avec un biseau du tuyau simultanément pour / coupant et avec deux biseaux du tuyau simultanément

· Qualité du biseau: bonne


3. Paramètres techniques

· Diamètre de tuyau applicable: DN100 ~ 600 (φ114 ~ 610)

· Épaisseur de paroi applicable: 5 ~ 50 mm

· Matériaux applicables: acier au carbone, acier allié et acier cryogénique

· Longueur de coupe: 6350 MM

· Forme de biseau: V

· Direction de coupe: dans le sens de la longueur

· Banc à roulettes:

Structure: Rouleau en acier à trois lignes avec distance fixe

Longueur du banc à rouleaux: 7000 MM

Système d'entraînement: servomoteur + réducteur de précision

Rev: 0 ~ 2.5M / Min (réglage de la vitesse en continu VF)

Matériau du banc à rouleaux: 45 #, traitement de bleuissement de surface

Précision de rotation: <2.0 MM

· Système de chariot:

Voyage du chariot: 6350 MM (se déplaçant dans le sens de la longueur)

Voyage de la torche de coupe: 700 MM (haut / bas); 300 MM (entrée / sortie)

Découpe avec: oxycoupage (peut être équipé d'une découpe plasma)

Angle de la torche de coupe: ± 45 ° (réglable)

Quantité de torche de coupe: une pièce de torche de coupe à la flamme / trois pièces de torche de coupe à la flamme

Erreur d'angle: <2 °

Précision de fixation de longueur: <2.0 MM

· Système de contrôle: SH-2000H Flame CNC Cutting System

· Système de mesure de longueur: mesure de longueur CNC qui est incluse dans le système de contrôle.

Système de convoyage: intégré dans un système de convoyage équipé d'un élévateur; un ensemble de système de transport peut être prévu en plus pour la machine de coupe en biseau si nécessaire et le transport peut être mis en œuvre manuellement ou électriquement.
