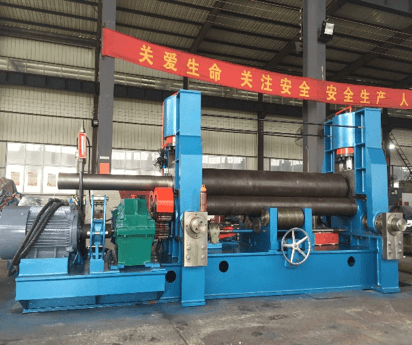

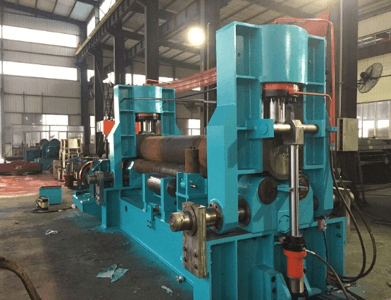

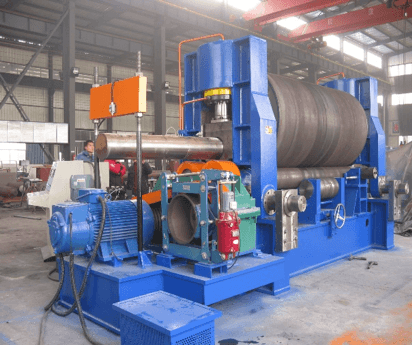

Machine à rouler les plaques hydrauliques symétriques à trois rouleaux

Structure principale et principe de travail
A. Cette machine est une machine à rouler symétrique, descendant le rouleau puis laissant monter et descendre le rouleau doopposite pour plier la plaque d'acier.
B. Cette machine est composée de deux parties qui sont la partie de travail soudée dans le châssis entier et la partie mobile. Partie de travail composée d'une base de roulement gauche et droite, d'un rouleau supérieur, de deux rouleaux inférieurs (le matériau des trois rouleaux est de l'acier 45 # et d'un traitement thermique), d'une vis de levage et d'une turbine et d'autres pièces accessoires. Les rouleaux inférieurs entraînent le rouleau pour se déplacer, le rouleau supérieur peut faire des mouvements de haut en bas en hauteur. Partie d'entraînement composée du moteur principal, du réducteur de vitesse principal et d'autres pièces accessoires.
C. Les rouleaux inférieurs ont été entraînés par le moteur principal à travers le réducteur de vitesse principal, la broche de sortie du réducteur de vitesse principal entraîné à deux rouleaux inférieurs par un groupe d'engrenages, la direction de rotation des rouleaux ajustée par le moteur principal.
D. Rouleau supérieur soulevé par le moteur accessoire à travers la vis sans fin d'entraînement du réducteur de vitesse de l'étau et le mécanisme de roue à vis sans fin de la base de roulement des rouleaux droit / gauche. Cela pour laisser le poteau de levage faire des mouvements de haut en bas.
E. Le dispositif de déchargement est conçu pour retirer la pièce après que les tambours se soient pliés en forme. Avant de décharger, les rouleaux supérieurs se déplacent vers la position limite haute, le dispositif d'équilibrage sur les extrémités des rouleaux supérieurs heurte les rouleaux supérieurs, extrayez la broche de la goupille, puis retirez la pièce à usiner.
